环形光源不同角度照明出来的效果对比

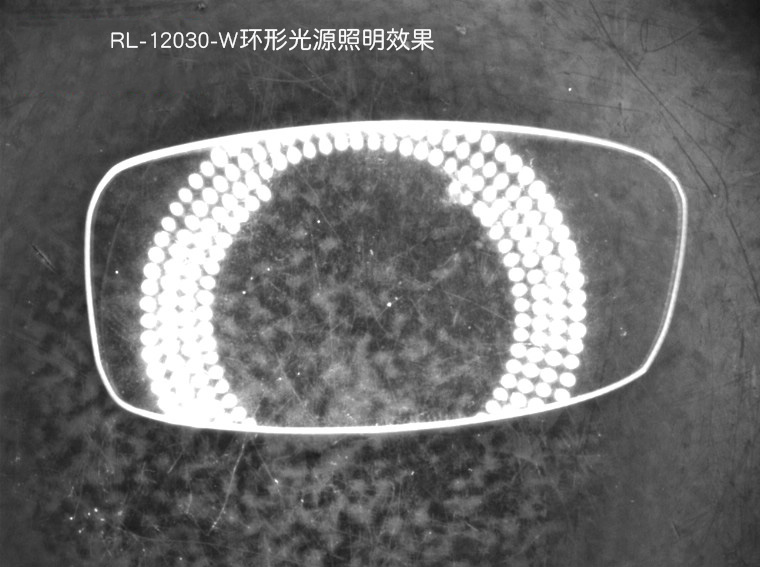

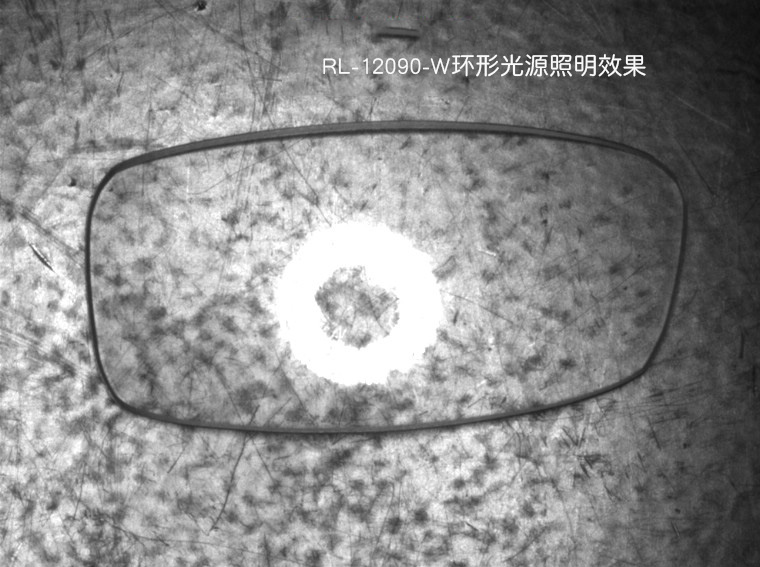

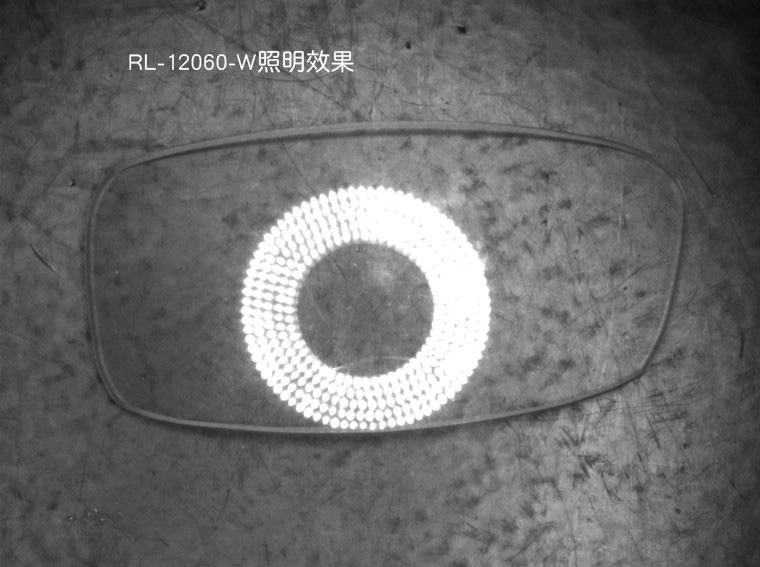

做机器视觉的都清楚，环形光源的灯珠是有安装角度的，也就是同一直径的环形光源，因为其灯珠的安装角度不同，其对同一产品的照明效果也是不同的。这个也就是常说的环形光源的角度。视觉光源厂家一般有两种定义角度的方式，一种是灯珠中心轴与水平线的夹角，另一种则是中心轴与垂直线的夹角。浩立的光源说的角度是指与水平线的夹角。下面以前面有介绍过的一个眼镜镜片轮廓提取的方案为例进行说明：

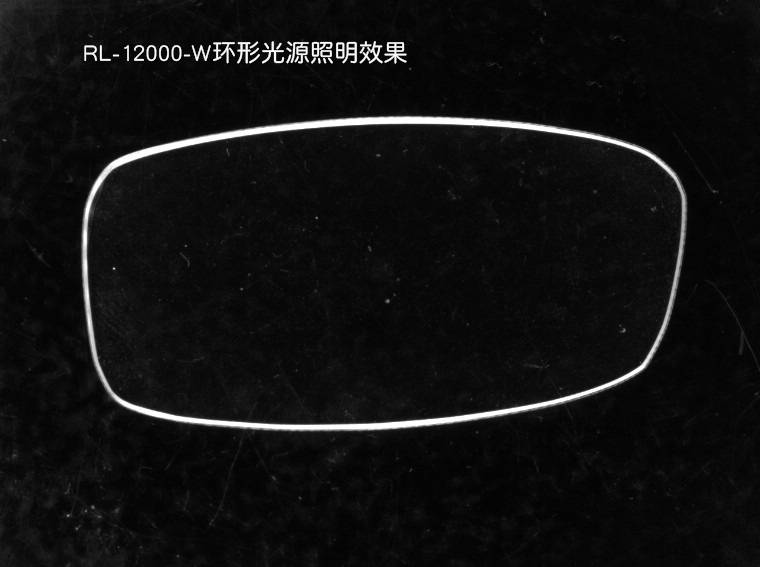

对于眼镜镜片来讲，使用0度的环形光源效果是最好的。而且这里需要使用内径比镜片要大的环形光源，如果内径没有镜片大，那么很有可能灯珠会在镜片上成像形成倒影。当然，这种方案，使用低角度的环形光源有优势。而其它的方案，可能高角度的环形光源更适合一些。对于一些需要边缘轮廓的项目，可以尝试使用低角度的环形光源，采用掠射的方式获得其边缘，一般效果比较好。而需要的是内部细节，则需要考虑高角度的光源。
